项目名称：国家体育馆冬奥会室内照明

奖励类别：中照照明奖工程设计奖

奖励等级：二等奖

获奖单位：

玛斯柯照明设备（上海）有限公司

苏州中明光电有限公司

北京市建筑设计研究院有限公司

北京演艺集团有限公司

国家体育馆位于北京奥林匹克公园中心区的南部，2022年冬奥会期间将承接冰球赛事及冬残奥会冰橇冰球赛事，在2022年北京冬奥会和冬残奥会的五个冰上竞赛场馆中，国家体育馆占了“四最”：建筑面积最大、座位最多、参赛运动员最多、赛事构成最复杂。国家体育馆目前从夏季项目的场馆改造成冬夏两季、全天候的奥运场馆，既承载了北京市“双奥之城”的梦想和功能，也实现了作为2008年北京奥运会场馆的再盘活、再利用、再发热。

照明设计理念：

1.节约办奥 —— 同一套照明系统，冰陆运动兼顾。秉承着北京冬奥会节俭办奥的方针，采用同一套照明系统，使其满足冬奥会高清电视转播的要求，并具备可承接世界级陆上赛事、冰上赛事、大型室内活动的现代化、多功能的大型冰陆两用综合化场馆。

2.光源选择 —— 照明光源的可靠性及光源发热等因素对比赛冰面的影响的综合考虑，采用LED光源的场地照明系统。

3.冰球运动 —— 反射眩光对冰上运动的影响以及冰球场地挡板的阴影对照明设计的挑战。

4.智能化控制系统与氛围灯的加入为观众提供沉浸式的体验。

照明设计要点：

1.灯具安装在平行于场地长边的四条马道和垂直于场地长边的支马道上。位置选择的依据为：

（1） 满足FOP照明各参数要求。

（2） 避免灯具对冰面造成反射眩光。

（3） 减弱冰球挡板对临近冰面阴影影响。

设计时计算、论证、确定不同马道的灯具安装位置及灯具数量；设计采用了其中四条平行马道，放弃最外圈马道的使用。

2. 照明设计选用相应的冰面材质和反射系数，在软件中进行模拟计算论证，最优化选择灯具配光，确定灯具投射角度，以避免反射眩光对各摄像机的影响。

3.选择具有高效控制眩光的灯具类型，使对于运动员和摄像机的眩光降至最低。

4.RGBW灯具在体育照明领域中的应用，为体育赛事的娱乐性和互动性提供支持。

5. DMX512智能化控制系统提供多种比赛模式的切换，演绎模式以及声光联动效果的互动效果。

方案介绍：

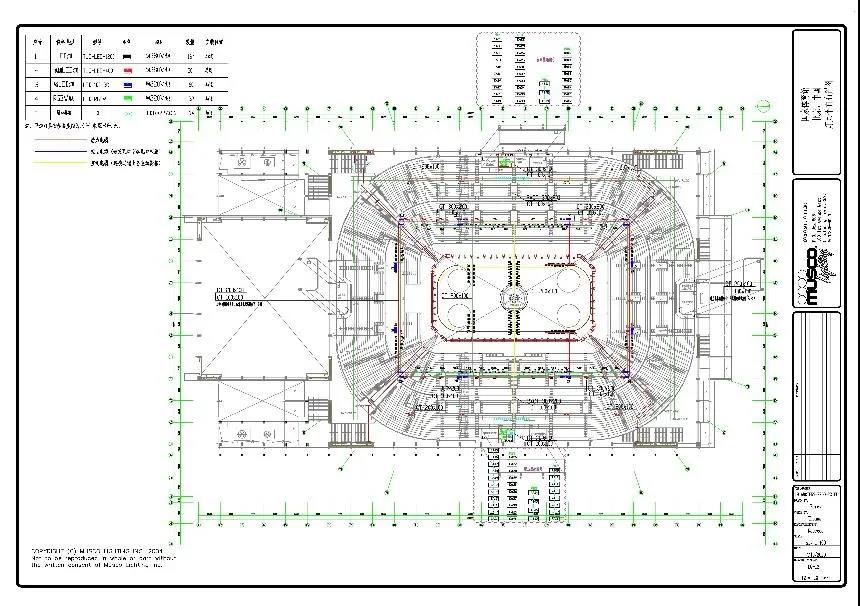

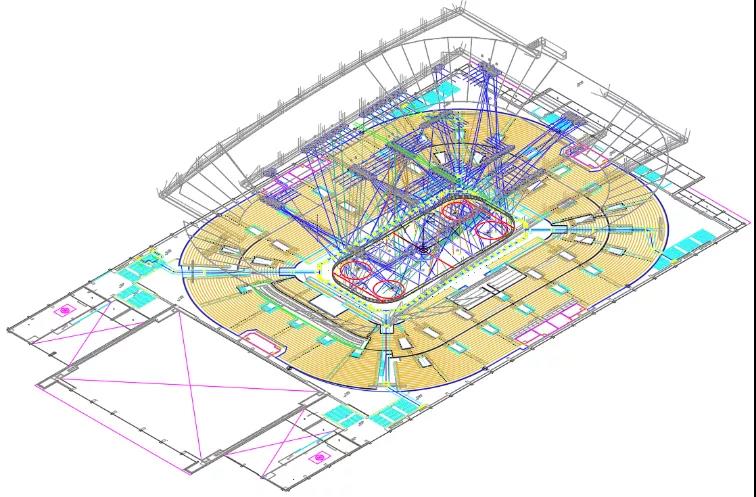

1.灯具布置图：

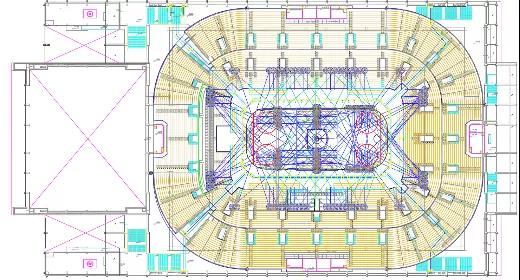

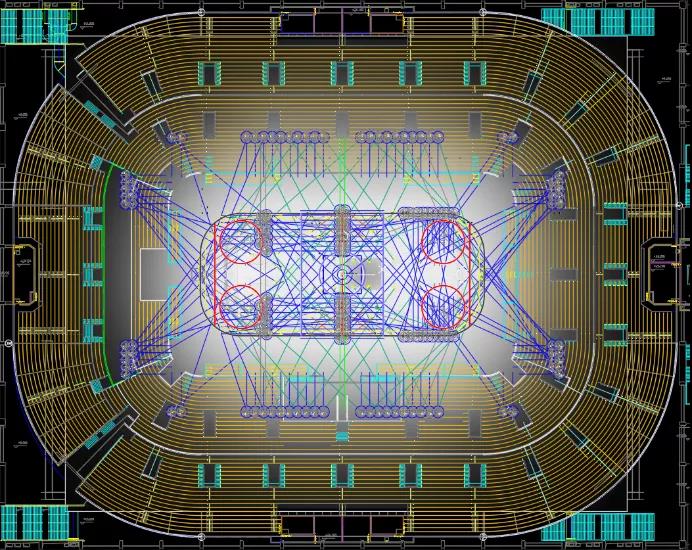

2.灯具光线投射图：

3.软件模拟效果：

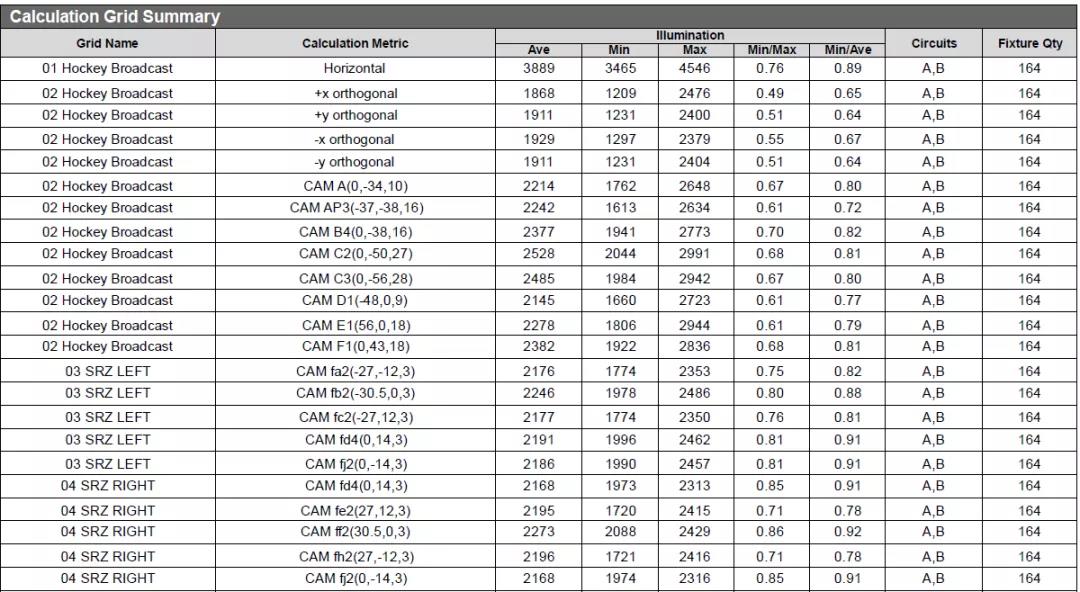

4.照度计算表：

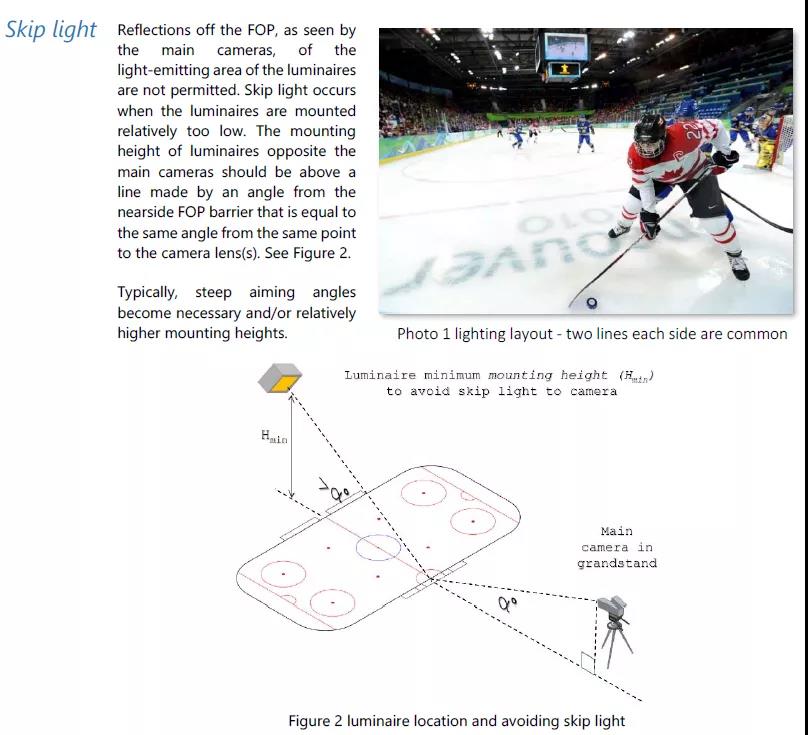

5.避免反射眩光：

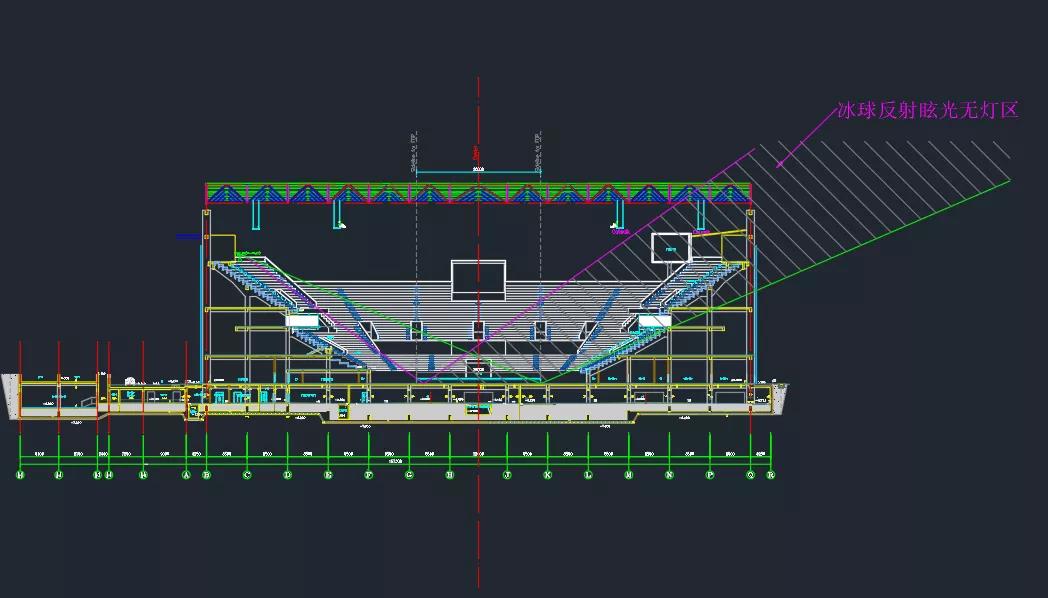

反射眩光会对转播造成困扰，在设计时对马道和灯具的安装位置与场地的相对关系进行分析、计算表明，最外圈马道不为合适的灯具安装位置。

6.挡板阴影处理：

（1）挡板阴影为冰球运动照明的常见问题。设计中需要有特殊的针对方案消除/减弱阴影，保证场地照明效果。

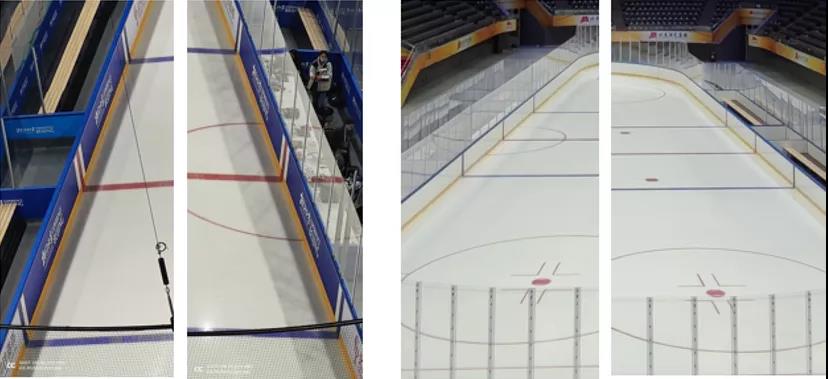

（2）如下图左侧两张图为处理不当产生严重阴影的情况，右侧两张图为国家馆针对性设计，近于无阴影效果。

（3）设计关键点在于选择灯具的安装位置与灯具的投射角度设定。

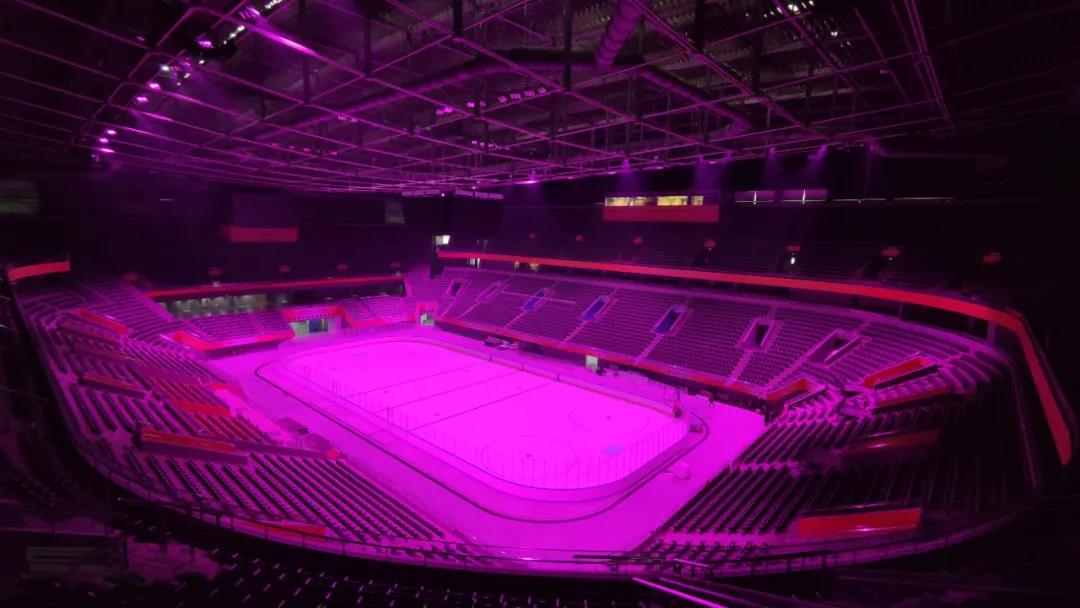

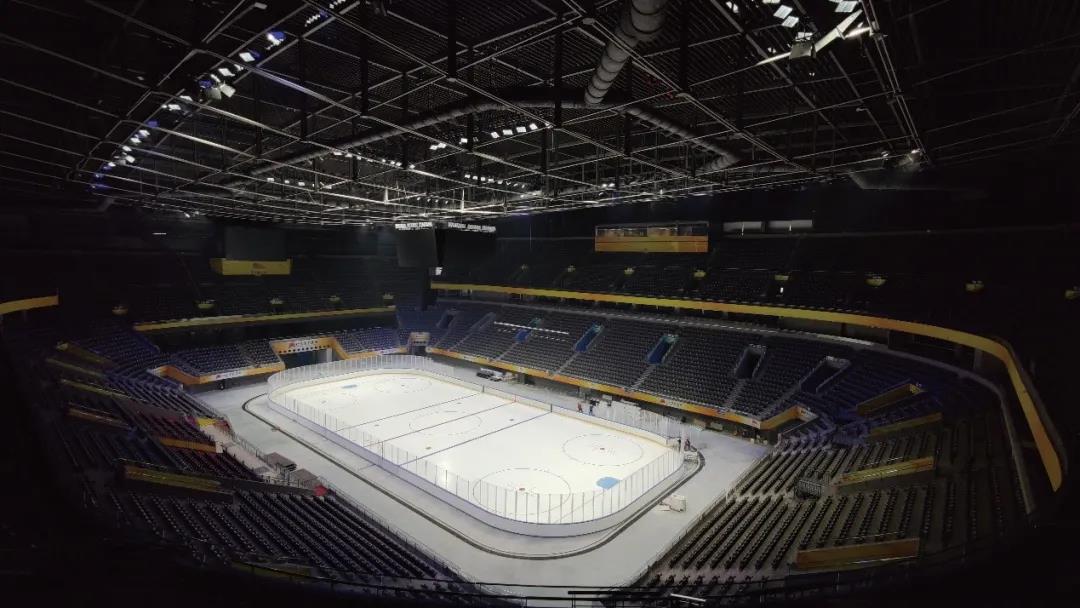

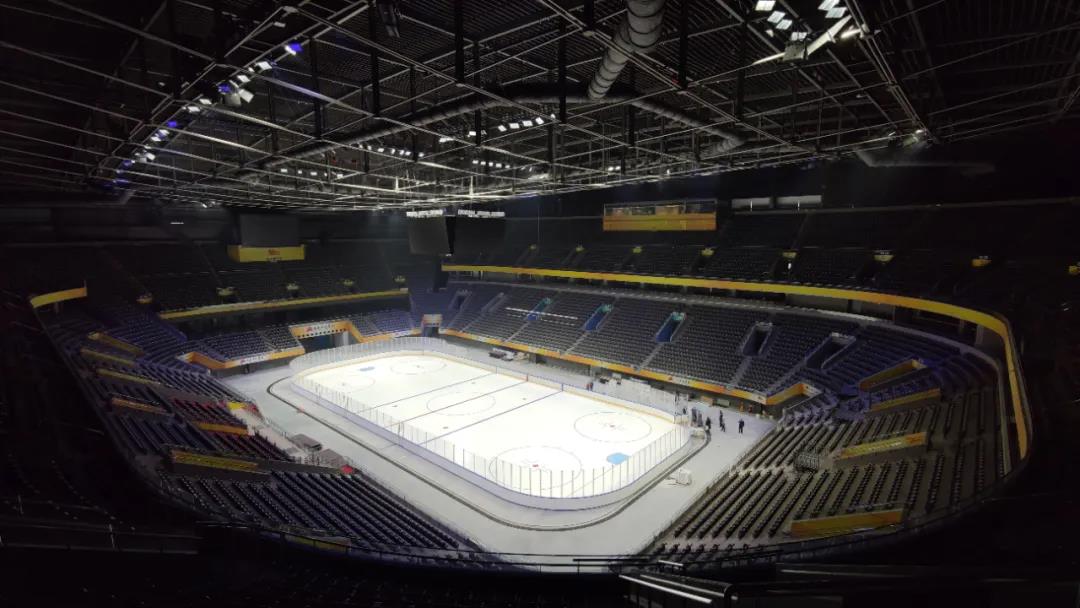

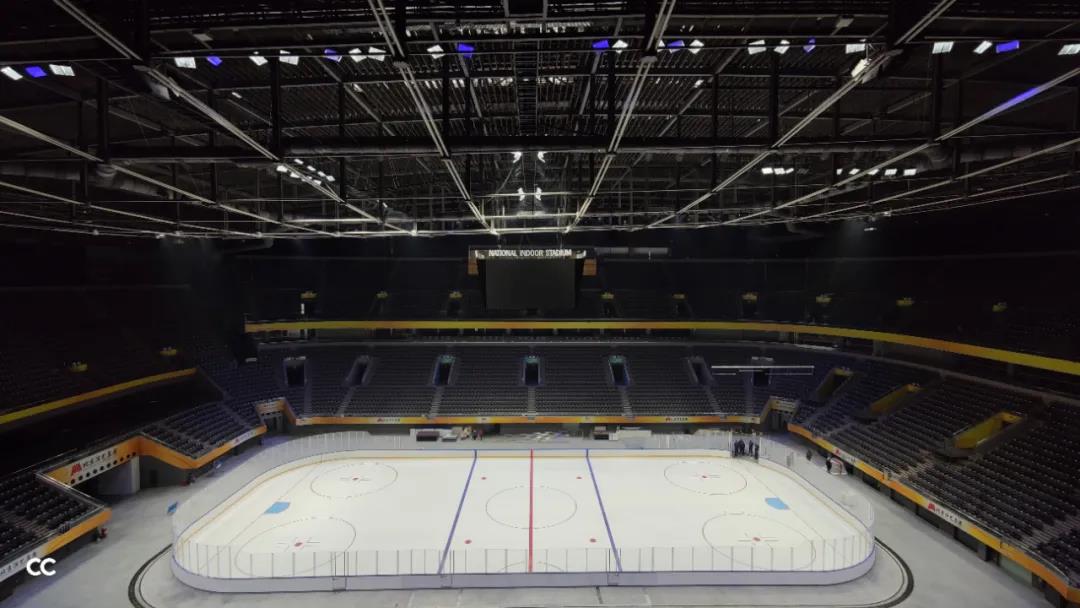

安装完成之后的国家馆以及测试赛实拍照明效果：
